动画水

实现场景大纲

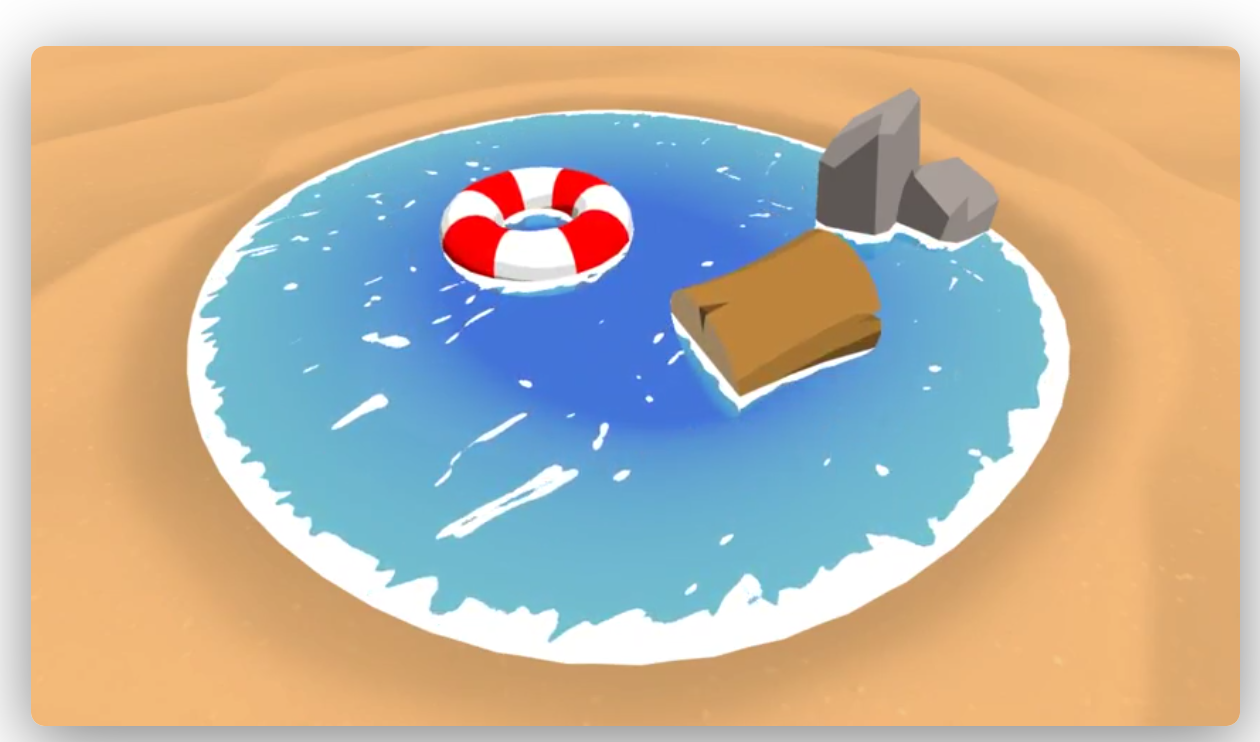

一个经典的简单的带坡度的小池塘，池塘岸边带有泡沫，池塘表面有起伏动画，池塘表面透明可以看到池塘中的物体。

实现思路

• 根据深度设定不同坡度下水的颜色
• 通过噪声和深度值获得池塘岸边表面的白色浪花
• 通过 UV 动画获得波浪起飞
• 使用法线缓冲区来区分平缓的表面和垂直的表面，然后在垂直的表面出增加泡沫。
• 通过调整混合设置获得不透明效果

简单代码

struct appdata
{
    float4 vertex : POSITION;
    float4 uv : TEXCOORD0;
    float3 normal : NORMAL;
};

struct v2f
{
    float4 vertex : SV_POSITION;
    float2 noiseUV : TEXCOORD0;
    float2 distortUV : TEXCOORD1;
    float4 screenPosition : TEXCOORD2;
    float3 viewNormal : NORMAL;
};

//这个颜色混合用来上层的颜色和 alpha,并且在这个基础上用 (1-上层alpha) 叠加了底层的颜色和 alpha
float4 alphaBlend(float4 top, float4 bottom)
{
	float3 color = (top.rgb * top.a) + (bottom.rgb * (1 - top.a));
	float alpha = top.a + bottom.a * (1 - top.a);
	return float4(color, alpha);
}

v2f vert (appdata v)
{
    v2f o;
    o.vertex = UnityObjectToClipPos(v.vertex);
    o.screenPosition = ComputeScreenPos(o.vertex);
    o.noiseUV = TRANSFORM_TEX(v.uv, _SurfaceNoise);
    o.distortUV = TRANSFORM_TEX(v.uv, _SurfaceDistortion);
    o.viewNormal = COMPUTE_VIEW_NORMAL;
    return o;
}

float4 frag (v2f i) : SV_Target
{
    //两个方法一个意思
    //float existingDepth01 = tex2Dproj(_CameraDepthTexture, UNITY_PROJ_COORD(i.screenPosition)).r;
    //获得该屏幕点的深度值
    float existingDepth01 = tex2D(_CameraDepthTexture, UNITY_PROJ_COORD(i.screenPosition.xy / i.screenPosition.w)).r;
    //将该屏幕点的深度值转换为线性的
    float existingDepthLinear = LinearEyeDepth(existingDepth01);
    // i.screenPosition.w 存储的是该点的深度信息
    // 用该屏幕点的深度值减去 水平面 的深度值 得到水深的值
    float depthDifference = existingDepthLinear - i.screenPosition.w;
    //将水深收敛于 [0,1] 并且去处负数部分。
    float waterDepthDifference01 = saturate(depthDifference / _DepthMaxDistance);
    //lerp 水的颜色
    float4 waterColor = lerp(_DepthGradientShallow, _DepthGradientDeep, waterDepthDifference01);


	//float3 existingNormal = tex2Dproj(_CameraNormalsTexture, UNITY_PROJ_COORD(i.screenPosition));
    //获取 view space 的法线
	float3 existingNormal = tex2D(_CameraNormalsTexture, UNITY_PROJ_COORD(i.screenPosition.xyz / i.screenPosition.w));
    //当前屏幕点的法线 和 水面的法线 的点乘，如果点乘的结果越小，说明越接近 90°，说明这个是水面物体的边缘。
	float3 normalDot = saturate(dot(existingNormal, i.viewNormal));
    //这个 lerp 会将 dot 特别小的值取大，这样，物体表面近乎于垂直的结果就会被认为和岸边一样。
	float foamDistance = lerp(_FoamMaxDistance, _FoamMinDistance, normalDot);
    // foamDepthDifference01 这个值越大，越可能显示泡沫
	float foamDepthDifference01 = saturate(depthDifference / foamDistance);
    //表面噪声阈值 通过深度值控制岸边的泡沫 通过法线乘积控制物体旁边的泡沫
	float surfaceNoiseCutoff = foamDepthDifference01 * _SurfaceNoiseCutoff;
    //扰动采样
	float2 distortSample = (tex2D(_SurfaceDistortion, i.distortUV).xy * 2 - 1) * _SurfaceDistortionAmount;
	// 用时间偏移, 用 scroll 控制速度，并且朝着 disort 采样结果偏移。
    //float2 noiseUV = float2((i.noiseUV.x + _Time.y * _SurfaceNoiseScroll.x) + distortSample.x, (i.noiseUV.y + _Time.y * _SurfaceNoiseScroll.y) + distortSample.y);
	float2 noiseUV = float2((i.noiseUV.x), (i.noiseUV.y));
	//在当前点混合了速度和时间和扰动的情况下，采样的噪声的 alpha。
    float surfaceNoiseSample = tex2D(_SurfaceNoise, noiseUV).r;
    //确定该像素是否为泡沫
	float surfaceNoise = surfaceNoiseSample > surfaceNoiseCutoff ? 1 : 0;
	//float surfaceNoise = smoothstep(surfaceNoiseCutoff - SMOOTHSTEP_AA, surfaceNoiseCutoff + SMOOTHSTEP_AA, surfaceNoiseSample);
	float4 surfaceNoiseColor = _FoamColor;
    //这里如果判定为泡沫，就会在最终结果中混入泡沫的颜色，如果不是泡沫，就会直接显示水面的颜色。
	surfaceNoiseColor.a *= surfaceNoise;


    return alphaBlend(surfaceNoiseColor, waterColor);
}

案例总结

• 获取深度信息可以直接修改摄像机的 depthTextureMode 来获得。
• 获取法线贴图也可以通过修改摄像机的 depthTextureMode 来获得，但是如果同时获取深度和法线贴图，就会导致精度不足。原来是深度信息单独一张贴图，使用四个通道，如果同时获取就会变成一张贴图每个缓冲区两个通道。
• Blend 对于渲染不透明物体很有用。
• 波浪的扰动用法线贴图来的更方便，只需要采样一次，如果用其他程序性方法性能和重复性都无法得到保证。
